FallTech 7414 Ancrage à anneau en D à boulonner avec plaque de fixation | ANSI Z359.18

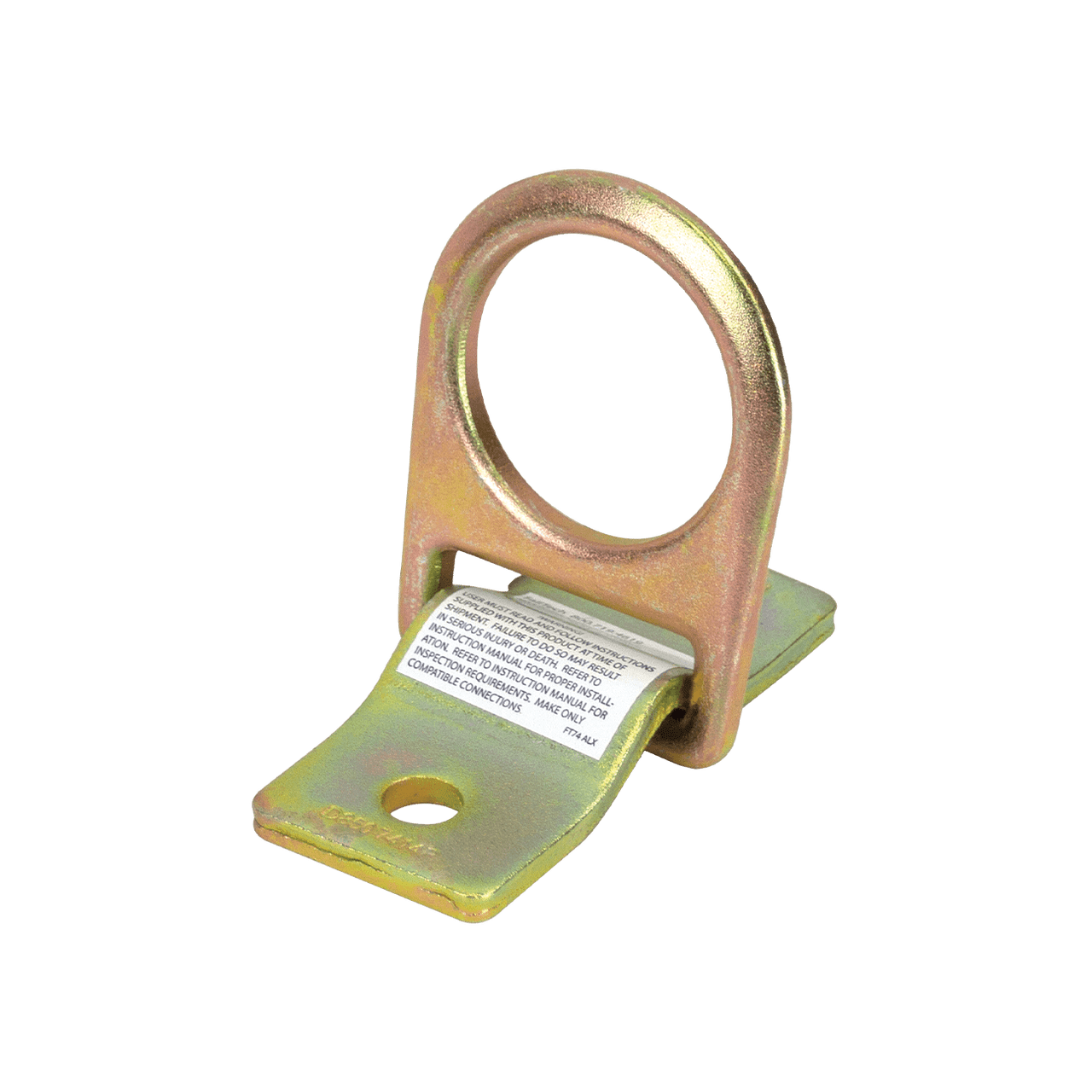

Ancrage à œillet en D boulonné FallTech 7414 avec plaque d'installation
ANSI Z359.18-2017Le FallTech 7414 est un ancrage à œillet en D boulonné permanent pour les structures en acier. Une plaque d'installation en acier allié plaqué de 2" x 4-1/2" avec un œillet en D intégré fournit un point d'ancrage discret et fixe qui se boulonne directement à l'acier de construction à l'aide de fixations de 1/2" fournies par l'utilisateur. Conforme à la norme ANSI Z359.18-2017 avec une résistance statique minimale de 5 000 lb, c'est l'ancrage permanent par excellence pour les bâtiments à ossature métallique, les plateformes d'équipement et les points d'ancrage des installations industrielles.
Vue d'ensemble
L'ancrage à œillet en D boulonné FallTech 7414 avec plaque d'installation offre une solution d'ancrage permanente partout où l'acier de construction est le substrat. La plaque compacte en acier allié plaqué de 2" x 4-1/2" affleure la surface de l'acier, avec deux trous de boulons de 1/2" pour une fixation permanente à l'aide de boulons de construction fournis par l'utilisateur. L'œillet en D intégré en acier allié plaqué offre une résistance statique minimale de 5 000 lb, satisfaisant aux exigences de l'OSHA et de l'ANSI en matière d'ancrage antichute. Contrairement aux pinces de poutre et aux ancrages à étranglement, le 7414 reste en place : boulonnez-le une fois à la structure et il devient un point d'ancrage dédié pour chaque travailleur qui en a besoin. Idéal pour l'ancrage permanent sur les toits, les plateformes d'équipement, les mezzanines et toute structure en acier où un ancrage fixe est préféré à une solution temporaire ou traînante. Pour les installations où le soudage est préféré au boulonnage, la variante soudée 7414P est également disponible.
Caractéristiques principales
Installation boulonnée permanente
Deux trous de boulons de 1/2" pour une fixation permanente à position fixe à l'acier de construction. Boulonnez-le une fois, et il devient un point d'ancrage dédié pour la durée de vie de la structure.
Plaque en acier allié plaqué de 2" x 4-1/2"
La plaque d'installation compacte maintient l'ancrage discret contre la surface en acier. La construction en acier allié plaqué résiste à la corrosion dans les environnements intérieurs et extérieurs protégés.
Œillet en D intégré
Œillet en D en acier allié plaqué d'une résistance statique minimale de 5 000 lb. Se connecte aux cordons, aux SRL et aux systèmes de ligne de vie pour l'arrêt de chute d'un seul travailleur.
Faible encombrement
Le faible encombrement de 2" x 4-1/2" permet une installation dans des espaces restreints où des plaques d'ancrage plus grandes ne conviendraient pas. Idéal pour les poutres en acier, les colonnes et les charpentes structurelles.
Fixations fournies par l'utilisateur
Accepte les boulons de construction standard de taille 1/2". Permet à l'installateur de choisir les fixations appropriées pour le substrat en acier spécifique, l'épaisseur et les conditions de service.
Compatibilité avec plusieurs variantes
Fait partie de la série 7414 de FallTech — le 7414P offre une variante soudée, et le 7414SS utilise une plaque d'installation en acier inoxydable pour les environnements corrosifs.
Spécifications techniques
| Type de produit | Ancrage à œillet en D boulonné permanent avec plaque d'installation |
| Application | Installation permanente sur acier de construction |
| Certification ANSI | ANSI Z359.18-2017 (Connecteurs d'ancrage) |
| Conformité OSHA | OSHA 1926.502 et 1910.66 |
| Statut CSA | Non certifié par un tiers selon la norme CSA Z259.15 — voir l'avis de conformité ci-dessous |
| Capacité d'utilisateur (ANSI) | 130–310 lbs (59–141 kg) |
| Capacité d'utilisateur (OSHA) | 130–425 lbs (59–193 kg) |
| Résistance statique | 5 000 lb minimum |
| Plaque d'installation | Acier allié plaqué |
| Dimensions de la plaque | 2" x 4-1/2" |
| Œillet en D | Acier allié plaqué ; 5 000 lb min. de résistance statique |
| Taille du trou de boulon | 1/2" |
| Fixations incluses | Non — boulons de construction de 1/2" fournis par l'utilisateur requis |
| Substrat | Acier de construction |
| Type d'installation | Permanent (boulonné) |
Normes et avis de conformité
Conforme à la norme ANSI Z359.18 — CSA Z259.15 non certifié par un tiers
Le FallTech 7414 est conforme à la norme ANSI Z359.18-2017 (Connecteurs d'ancrage pour la protection active contre les chutes) et à la norme OSHA 1926.502 / 1910.66, avec une résistance statique minimale de 5 000 lb. Le fabricant ne mentionne pas la certification tierce CSA Z259.15 (Connecteurs d'ancrage) dans les spécifications du produit. Les codes OHS provinciaux canadiens exigent généralement que les points d'ancrage soient conformes à la norme CSA Z259.15 ou qu'ils soient évalués par un ingénieur professionnel qualifié pour supporter 22,2 kN (5 000 lb) par travailleur pour l'arrêt de chute. Le 7414 satisfait aux exigences de résistance, mais l'acceptation pour une utilisation en arrêt de chute au Canada relève de la responsabilité de la partie installatrice, d'un ingénieur professionnel qualifié ou de l'agent de sécurité du site. Étant donné qu'il s'agit d'une installation permanente sur un élément structurel, le choix des boulons, le couple et l'adéquation du substrat doivent toujours être examinés et approuvés par un ingénieur professionnel qualifié pour les projets canadiens.
Applications
- Protection antichute permanente sur les toits commerciaux en acier
- Plateformes d'équipement, mezzanines et passerelles
- Poutres et colonnes en acier nécessitant un point d'ancrage dédié
- Points d'accès pour l'entretien des installations industrielles
- Accès aux équipements CVC et mécaniques sur les supports en acier de toit
- Installations d'ancrage permanentes pour ponts et infrastructures
- Ancrage d'extrémité ou intermédiaire de ligne de vie horizontale (avec système d'ingénierie)
Comment choisir le bon ancrage en acier
Le 7414 est la version boulonnée standard en alliage plaqué. Pour les structures en acier où le soudage est préféré au boulonnage, la variante soudée FallTech 7414P utilise une plaque d'installation non plaquée prête pour le soudage sur site. Pour les environnements corrosifs — côtiers, traitement chimique, services alimentaires — le FallTech 7414SS utilise une plaque d'installation en acier inoxydable. Pour un ancrage temporaire réutilisable sur des poutres en acier qui peut être déplacé entre les emplacements, consultez nos options de pinces de poutre et d'ancrages à étranglement. Pour les toitures en bois, l'ancrage à plaque à œillet en D FallTech 7493B1 est la solution équivalente. Associez toujours votre ancrage à un harnais complet CSA Z259.10 et à un cordon antichoc CSA Z259.11 ou un SRL CSA Z259.2.2.
Conformité et normes
Primaire : ANSI Z359.18-2017 (Connecteurs d'ancrage pour la protection active contre les chutes)
Également conforme : OSHA 1926.502 et 1910.66
Résistance statique : 5 000 lb minimum — satisfait aux exigences de charge d'arrêt de chute ANSI / OSHA
Statut CSA : Non certifié par un tiers selon la norme CSA Z259.15. Les utilisateurs canadiens doivent vérifier l'acceptation auprès d'un ingénieur professionnel qualifié ou de l'agent de sécurité du site avant utilisation dans les applications d'arrêt de chute. Les installations permanentes sur acier de construction doivent toujours être examinées par un ingénieur professionnel qualifié.
Foire aux questions
Expédition et disponibilité
Le FallTech 7414 est expédié du Canada vers toutes les provinces et tous les territoires. Contactez Protection Chute Canada pour des prix de gros sur les installations permanentes multi-ancrages ou des devis spécifiques à un projet.
