FallTech 7530B Ancrage mobile de 14 po pour poutres, à brides de 3 po à 14 po | ANSI Z359.18

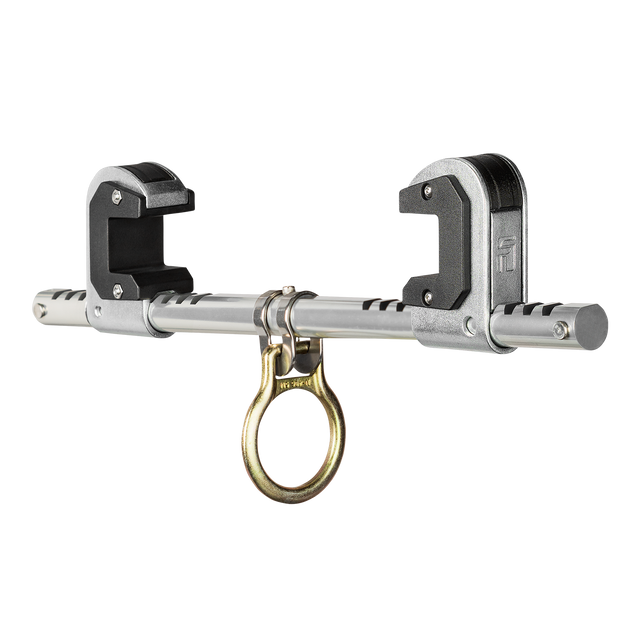

Ancrage de poutre suiveur FallTech 7530B avec double-serrage — Brides de 3" à 14"
CSA Z259.15 / ANSI Z359.18Le FallTech 7530B est un ancrage de poutre suiveur conçu pour les travaux de charpente métallique où le travailleur se déplace le long d'une poutre en I. La conception à double-serrage saisit les brides de 3" à 14" de large et suit le travailleur lorsqu'il traverse la poutre, restant toujours directement au-dessus pour une géométrie d'arrêt de chute appropriée. Sa construction en acier forgé, sa résistance minimale à la rupture de 5 000 lb et sa double certification CSA Z259.15 et ANSI Z359.18 en font l'ancrage de poutre idéal pour la charpente métallique et les applications industrielles au Canada.
Aperçu
Les ancrages de poutre résolvent un problème que les ancrages fixes ne peuvent pas résoudre : ils permettent au travailleur de se déplacer. Sur une longue poutre en I, un ancrage fixe oblige le travailleur à se détacher et à se rattacher chaque fois qu'il se repositionne, ce qui est lent et sujet aux erreurs. Un ancrage de poutre suiveur se serre sur la bride et glisse le long de la poutre lorsque le travailleur marche, maintenant un point d'ancrage toujours au-dessus. Le FallTech 7530B utilise deux pinces à mâchoires opposées qui saisissent le dessous de la bride, avec un anneau en D primaire sur le dessous pour l'attache de la longe ou du SRL. La conception à double pince offre une redondance et répartit la charge sur la bride. Réglable pour s'adapter à toutes les brides de 3" (76 mm) à 14" (356 mm), couvrant pratiquement toutes les poutres en I structurelles, les poutres à larges ailes et les formes similaires utilisées dans la construction commerciale et industrielle canadienne.
Caractéristiques principales
Conception à double serrage
Deux pinces à mâchoires opposées saisissent le dessous de la bride de la poutre pour un transfert de charge distribué et une redondance. L'une des configurations d'ancrage de poutre suiveur les plus sûres disponibles.
Plage de brides de 3" à 14"
Mécanisme de vis à oreilles réglable pour brides de poutre de 3" (76 mm) à 14" (356 mm) – couvrant pratiquement toutes les sections W et les poutres en I.
Suiveur / Auto-ajustable
Glisse le long de la poutre lorsque le travailleur se déplace. Aucun rattachement n'est nécessaire lors du repositionnement — l'ancrage reste avec le travailleur.
Construction en acier forgé
Corps de pince et anneau en D en acier forgé plaqué résistant à la corrosion. Conçu pour les charges de choc rencontrées lors de l'arrêt de chute industriel.
Anneau en D intégré
L'anneau en D de fixation dédié sur le dessous fournit un point de connexion unique compatible pour les longes, les SRL et les systèmes de descendeurs.
Installation sans outil
Les vis à oreilles s'ajustent à la largeur de la bride sans clés. Installation et retrait rapides au début et à la fin du quart de travail.
Spécifications techniques
| Type de produit | Ancrage de poutre suiveur (double-serrage) |
| Certification CSA | CSA Z259.15 (Connecteurs d'ancrage) |
| Certification ANSI | ANSI Z359.18-2017 |
| Conformité OSHA | OSHA 1926.502 et 1910.66 |
| Plage de largeur de bride | 3" à 14" (76-356 mm) |
| Plage d'épaisseur de bride | Jusqu'à 1-1/4" (32 mm) |
| Résistance minimale à la rupture | 5 000 lb (22,2 kN) |
| Matériau | Acier forgé plaqué |
| Poids | ~10 lb (4,5 kg) |
| Réglage | Vis à oreilles, sans outil |
| Capacité | Travailleur de 130 à 310 lb (arrêt de chute pour une seule personne) |
Détails de la certification CSA
CSA Z259.15 — Connecteurs d'ancrage
La norme canadienne CSA Z259.15 régit les connecteurs d'ancrage dans les systèmes d'arrêt de chute et de retenue. Un ancrage de poutre certifié doit démontrer une résistance minimale à la rupture de 5 000 lb (22,2 kN) et une performance de fixation fiable sur la plage de brides spécifiée. Les codes provinciaux de SST canadiens exigent que les points d'ancrage utilisés en arrêt de chute soient certifiés CSA Z259.15 ou conçus pour les charges d'arrêt de chute. La certification CSA Z259.15 du 7530B satisfait à cette exigence sans qu'un cachet d'ingénieur par installation ne soit nécessaire.
Applications
- Montage et platelage de charpentes métalliques
- Entretien de ponts et d'infrastructures
- Travaux en usine industrielle et raffinerie (poutres aériennes)
- Construction en béton préfabriqué et basculé
- Opérations de grues et de gréage où les poutres servent de points d'attache
- Entretien des entrepôts et des installations logistiques
- Déplacement quotidien des monteurs de charpentes le long de grandes portées de poutres
Comment cet ancrage s'intègre-t-il à votre système
Le 7530B est un ancrage autonome — associez-le à une longe antichute compatible ou à une ligne de vie auto-rétractable connectée à l'anneau en D du harnais du travailleur. Pour les chutes courtes et une distance d'arrêt minimale, associez-le à une ligne de vie auto-rétractable personnelle. Pour une couverture d'ancrage polyvalente lorsque l'accès aux poutres n'est pas disponible, l'ancrage C7372 Choker enveloppe les éléments structurels que les pinces de poutre ne peuvent pas saisir.
Conformité et normes
Principal : CSA Z259.15 (Connecteurs d'ancrage)
Également certifié : ANSI Z359.18-2017, OSHA 1926.502, OSHA 1910.66
Couverture provinciale : La certification CSA Z259.15 répond aux exigences provinciales de SST pour les connecteurs d'ancrage dans toutes les provinces et territoires canadiens.
Foire aux questions
Expédition et disponibilité
L'ancrage de poutre FallTech 7530B est expédié du Canada vers toutes les provinces et tous les territoires. Contactez Protection antichute Canada pour les commandes en gros ou les exigences spécifiques.
