Kit d'ancrage à joint debout Super Anchor 1207 | CSA Canada

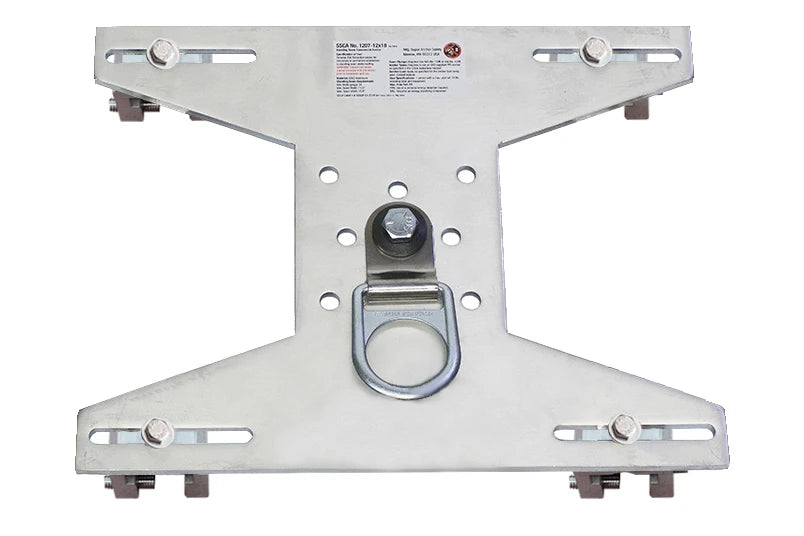

Le kit de plaque pour toiture à joint debout Super Anchor 1207 est un ancrage antichute non pénétrant conçu pour les toits métalliques à joint debout. La plaque en aluminium se fixe aux joints avec quatre pinces RCT — aucun trou percé, aucune étanchéité requise — et a été testée par un tiers à 5 000 lb (22,2 kN) dans la direction de charge spécifiée. Compatible avec environ 95 % des profilés de joint debout modernes dans des largeurs de 12″ à 24″.
Pourquoi les couvreurs métalliques et les installateurs solaires choisissent le kit de plaque pour joint debout Super Anchor 1207
- Zéro perforation du toit — préserve la garantie du fabricant du toit et l'enveloppe étanche
- La plaque légère en aluminium résiste aux climats côtiers et très humides du Canada sans se corroder
- Quatre pinces de joint RCT avec 3 vis hexagonales en acier inoxydable de 3/8″ par pince agrippent le profil du joint — et non la face du panneau
- Résistance statique minimale de 5 000 lb — évaluée pour l'arrêt de chute personnel, la retenue et le positionnement au travail
- Comprend un anneau en D pivotant Super Anchor 1028 — pivote à 360° pour que la longe se déroule toujours proprement
- Trois tailles de plaques (1207-12×18, 1207-14×22, 1207-18×24) couvrent les joints en T à profil large, les joints à verrouillage mécanique, les joints à clipser et les joints à bulbe
- Amovible — peut être déplacé entre les chantiers, réutilisé sur différentes sections de toit ou laissé installé en permanence
- Fabriqué aux États-Unis par Super Anchor Safety, certifié selon ANSI Z359 et CSA Z259.15
Spécifications et charges nominales du kit de plaque pour joint debout Super Anchor 1207
| Fabricant | Super Anchor Safety (USA) |
|---|---|
| Type de produit | Ancrage de toit à joint debout non pénétrant — kit |
| Substrat | Panneau de toit métallique à joint debout (acier, aluminium, cuivre, zinc) |
| Méthode de montage | Non pénétrant — se fixe au joint vertical, pas de perçage du panneau |

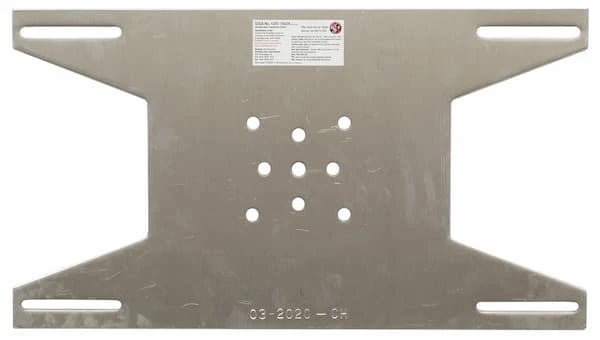

| Matériau de la plaque | Aluminium, alliage léger à haute résistance |
| Matériau des pinces | Pinces en acier inoxydable RCT (profil en T de pince de toit) |

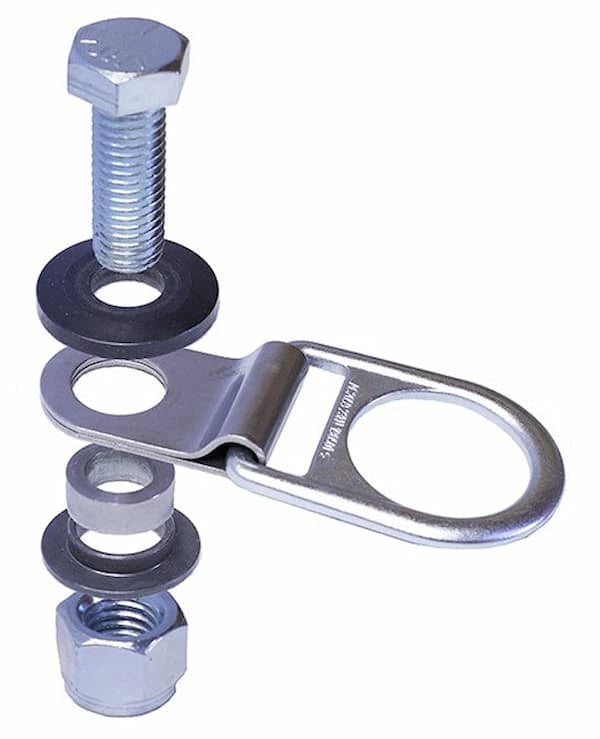

| Anneau en D | Anneau en D pivotant Super Anchor 1028 — rotation à 360°, capacité nominale de 5 000 lb |
| Capacité nominale | Résistance statique minimale de 5 000 lb (22,2 kN) dans la direction de charge spécifiée |
| Capacité d'utilisateur | 1 travailleur par ancrage (selon OSHA 1926.502 & CSA Z259.15) |
| Tailles de plaques disponibles | 1207-12×18 · 1207-14×22 · 1207-18×24 |
| Plage de largeur de joint | 12″ à 24″ (s'adapte à ~95 % des profilés de joint debout) |
| Fixations par pince | 3 vis hexagonales en acier inoxydable de 3/8″ (12 vis au total par ancrage) |

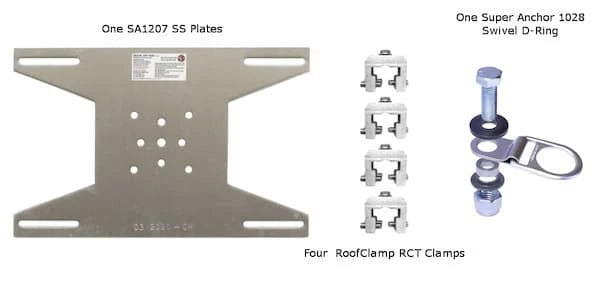

| Contenu du kit | (1) Plaque en aluminium 1207 · (4) Pinces de joint RCT · (1) Anneau en D pivotant 1028 · Matériel de montage |
| Certifications | ANSI Z359.18 · CSA Z259.15 · OSHA 1926.502 |
| Pays d'origine | USA |
Où utiliser le kit de plaque pour joint debout Super Anchor 1207 — Applications courantes
Entretien de toitures commerciales à joint debout
Point d'attache pour les inspections de toitures, l'entretien des gouttières et la réparation de panneaux sur les entrepôts, les grandes surfaces et les installations industrielles — sans annuler la garantie du toit métallique.
Installation de panneaux solaires sur toiture
Sécurité de l'équipage lors de l'installation des supports PV, du montage des panneaux et du raccordement électrique sur les toits commerciaux et agricoles à joint debout.
Accès pour l'entretien CVC et mécanique
Point d'ancrage permanent près des unités de toit pour l'entretien continu des CVC, la maintenance des refroidisseurs et le remplacement des ventilateurs d'extraction.
Enlèvement de la neige et de la glace sur les toits métalliques
Point d'attache pour un seul travailleur pour l'évacuation de la neige sur les toits à joint debout à forte pente dans les conditions hivernales canadiennes — associé à un bloqueur de corde et une ligne de vie verticale.
Inspection photovoltaïque et O&M
Les équipes récurrentes d'O&M solaire laissent le 1207 installé pendant toute la durée de vie de l'installation.
Rénovation de toiture sur métal existant
Point d'attache temporaire lors de projets de rénovation de toiture métal sur métal où la toiture existante doit rester étanche.
Avec quoi fonctionne le kit de plaque pour joint debout Super Anchor 1207 — Lignes de vie, antichutes à rappel automatique et harnais compatibles
Associez l'ancrage 1207 à une ligne de vie Super Anchor + bloqueur de corde + harnais. L'anneau en D pivotant 1028 accepte tout mousqueton ou connecteur double verrouillage homologué CSA/ANSI — les associations courantes incluent la longe Maxima 25ft, le bloqueur de corde SuperGrab, l'antichute à rappel automatique SideWinder et le harnais complet Deluxe.
Pour les applications de ligne de vie horizontale (LLH) permanente : deux plaques 1207 servent d'ancrages d'extrémité pour un kit de corde LLH Super Anchor 1050-G ou 304sst, créant un chemin d'attache continu le long de la ligne de toit.
Besoin d'un kit complet ? Parcourez nos kits de protection contre les chutes ou contactez-nous et nous vous fournirons la ligne de vie et le harnais adaptés à votre chantier.
Comment installer le kit de plaque pour joint debout Super Anchor 1207 — Notes d'installation
- Confirmez le profil et la largeur du joint — faites correspondre la taille de la plaque (12″, 14″ ou 18″) à l'espacement des nervures du panneau sur votre toit. La pince RCT s'adapte aux profilés en T, aux joints à verrouillage mécanique, à clipser et à bulbe.
- Positionnez la plaque en aluminium sur quatre joints debout de manière à ce que les quatre emplacements de pince RCT reposent directement sur un joint — jamais sur la face plane du panneau.

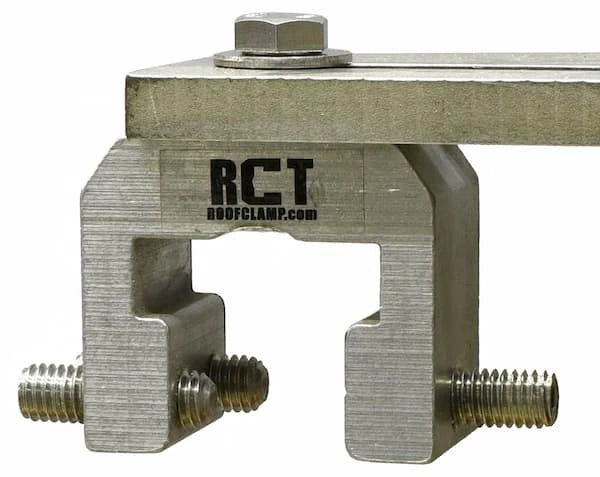

- Glissez chaque pince RCT sur le joint, alignez-la avec le trou de montage de la plaque et fixez-la avec la quincaillerie fournie.
- Enfoncez trois vis hexagonales en acier inoxydable de 3/8″ par pince dans la mâchoire de la pince (pas à travers le panneau). Serrez au couple spécifié dans le manuel Super Anchor SSCA.
- Installez l'anneau en D pivotant 1028 dans le bossage central de la plaque — vérifiez que l'anneau en D tourne librement à 360°.
- Inspectez avant chaque utilisation : intégrité de la mâchoire de la pince, déformation du joint sous la pince, couple de serrage des fixations, planéité de la plaque, usure de l'anneau en D.
- Après un événement d'arrêt de chute, retirez immédiatement l'ancrage du service et remplacez-le conformément aux instructions du fabricant.
- Pour les applications de LLH à deux ancrages, suivez le manuel Super Anchor SSCA pour les limites de portée, la tolérance d'affaissement et l'ingénierie des charges d'extrémité.
FAQ Kit de plaque pour joint debout Super Anchor 1207 — Installation, certification et compatibilité
Qu'est-ce que le kit de plaque pour joint debout Super Anchor 1207 ?
Le 1207 est un ancrage antichute non pénétrant pour les toits métalliques à joint debout, fabriqué par Super Anchor Safety. Le kit comprend une plaque en aluminium, quatre pinces de joint RCT et un anneau en D pivotant 1028. La plaque se fixe sur quatre joints debout via les pinces — aucun trou n'est percé dans le panneau de toit. Testé par un tiers à une résistance statique minimale de 5 000 lb selon ANSI Z359, CSA Z259.15 et OSHA 1926.502.
L'ancrage 1207 pénètre-t-il le toit métallique ?
Non. Le 1207 est un ancrage entièrement non pénétrant. Les quatre pinces RCT agrippent le joint vertical de chaque panneau à joint debout, et les vis hexagonales en acier inoxydable s'engagent dans la mâchoire de la pince — et non dans la face du panneau. La garantie du fabricant du toit métallique et l'enveloppe étanche sont préservées.
Quelle est la capacité de charge du kit de plaque 1207 ?
Chaque plaque 1207 est certifiée par un tiers pour une charge statique minimale de 5 000 lb (22,2 kN) dans la direction spécifiée. Il s'agit d'une capacité d'arrêt de chute, de retenue et de positionnement au travail pour un seul utilisateur selon ANSI Z359.18 et CSA Z259.15. Pour les scénarios multi-travailleurs, installez un ancrage par travailleur ou concevez un système LLH.
Quels profils de joint debout le 1207 prend-il en charge ?
Le système de pinces RCT est compatible avec environ 95 % des profils de joint debout modernes, y compris les panneaux à profil en T, à verrouillage mécanique, à clipser, à double verrouillage et à bulbe. Les trois tailles de plaques (12×18, 14×22, 18×24) couvrent des largeurs de joint de 12″ à 24″. Si vous n'êtes pas sûr du profil de votre panneau, envoyez-nous une image en coupe transversale du joint et nous confirmerons l'ajustement.
Combien de travailleurs peuvent s'attacher à un ancrage 1207 ?
Un travailleur par ancrage selon OSHA 1926.502 et CSA Z259.15. La capacité de 5 000 lb est une capacité d'arrêt de chute pour un seul utilisateur. Pour les équipes multi-travailleurs, installez un 1207 par travailleur ou construisez une ligne de vie horizontale (LLH) entre deux ancrages d'extrémité 1207 selon le manuel Super Anchor SSCA.
Le 1207 est-il approuvé CSA pour une utilisation au Canada ?
Oui. Le Super Anchor 1207 est certifié par un tiers selon CSA Z259.15 et ANSI Z359.18. Les codes OHS provinciaux canadiens (Ontario O. Reg. 213/91, Alberta OHS Code Part 9, BC OHS Reg. 11.71, Québec S-2.1) exigent des ancrages certifiés CSA pour la protection contre les chutes sur les chantiers de construction et industriels — le 1207 répond à cette exigence.
Le kit de plaque 1207 peut-il être utilisé comme ancrage d'extrémité LLH ?
Oui. Deux ancrages de plaque 1207 peuvent servir de terminaisons d'extrémité pour un kit de corde de ligne de vie horizontale (LLH) Super Anchor, tels que les systèmes LLH galvanisés 1050-G ou en acier inoxydable 304sst. Reportez-vous au manuel d'installation SSCA pour les longueurs de portée admissibles, la tolérance d'affaissement et l'ingénierie des charges d'extrémité.
L'ancrage 1207 est-il permanent ou amovible ?
Les deux. Le 1207 peut être laissé installé en permanence pour l'entretien continu du toit (O&M solaire, CVC, nettoyage des gouttières) ou retiré et déplacé pour des travaux ponctuels. Comme le kit est non pénétrant, le retrait ne laisse pas de trous, pas de résidus de scellant et n'affecte pas la garantie.
Que contient le kit de plaque pour joint debout 1207 ?
Une plaque en aluminium Super Anchor 1207, quatre pinces de joint non pénétrantes RCT, un anneau en D pivotant 1028 et tout le matériel de montage requis (vis hexagonales en acier inoxydable de 3/8″ — trois par pince, douze au total).
Où puis-je acheter le Super Anchor 1207 au Canada ?
Ce kit 1207 est expédié partout au Canada avec des prix en CAD — pas de droits de douane transfrontaliers, pas de surprises de courtage. Des remises sur quantité sont disponibles pour les acheteurs de flottes, d'EPC solaires et de toitures commerciales ; contactez-nous pour un devis de projet.
