Ancrage de toiture à anneau en D rotatif FallTech 7420 | FPC

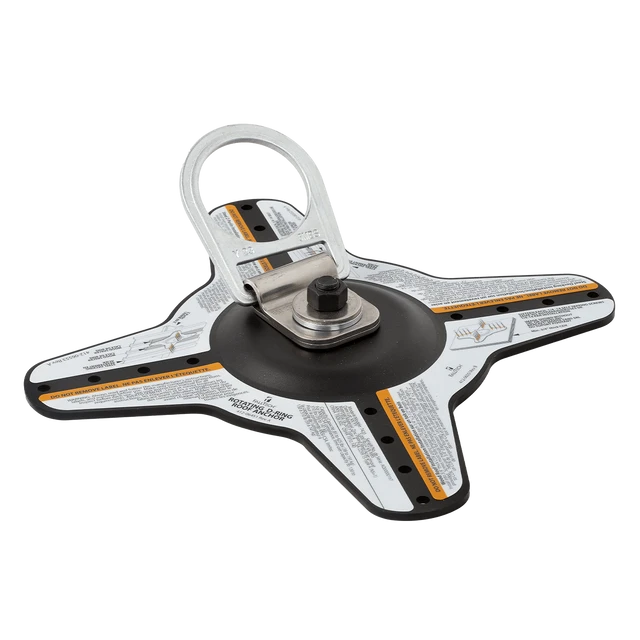

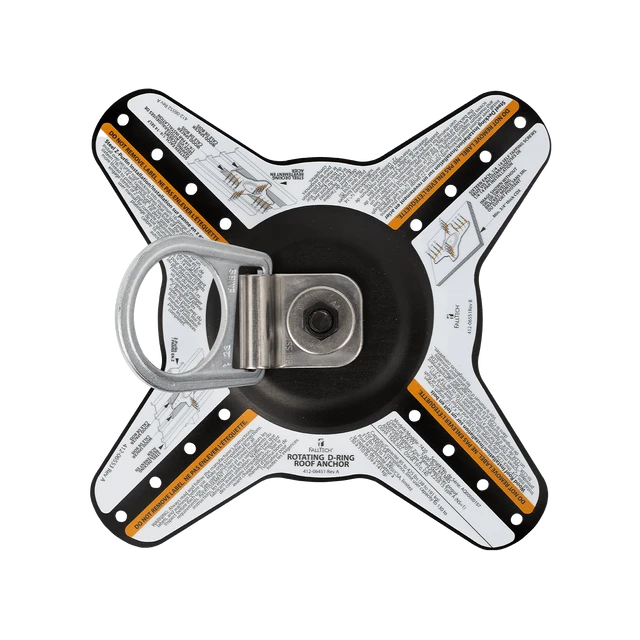

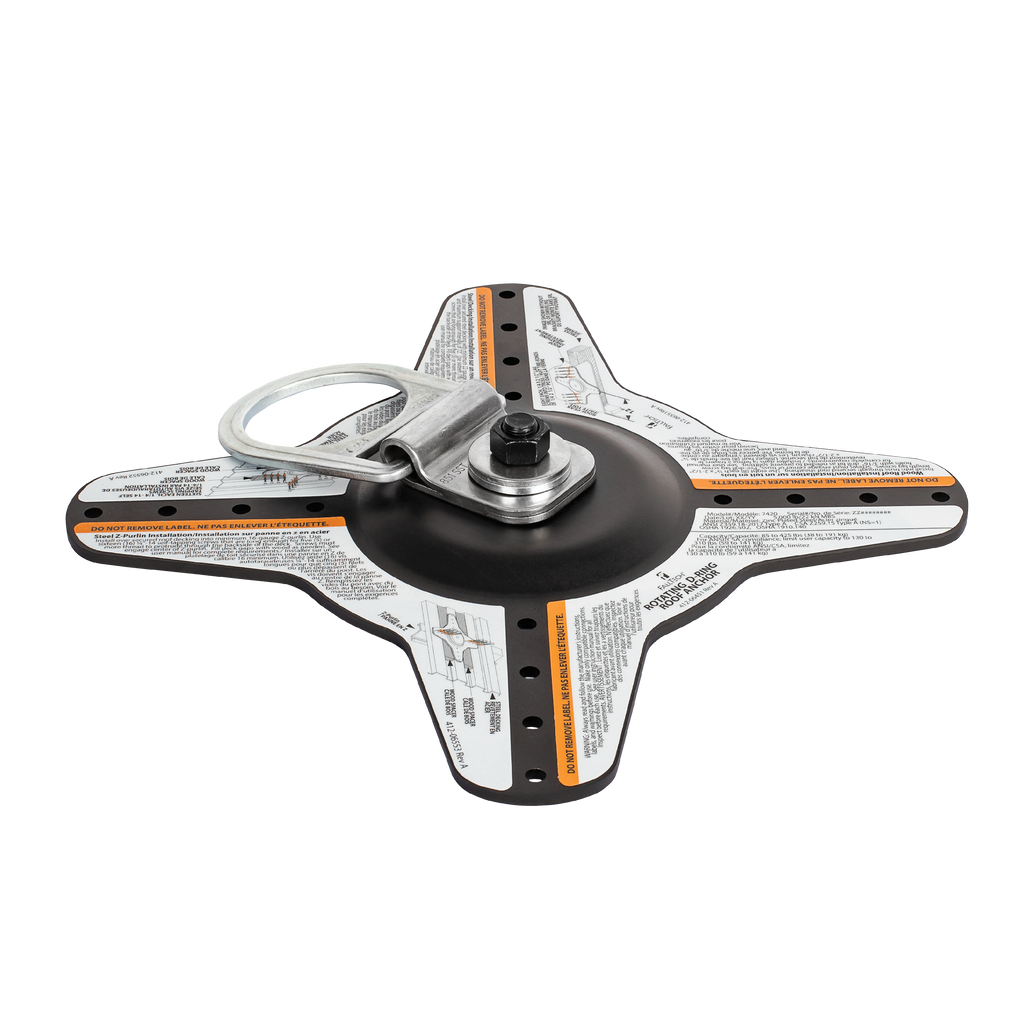

Le FallTech 7420 est un ancrage de toit réutilisable à anneau en D rotatif, conçu pour les toitures résidentielles et commerciales, doté d'un anneau en D pivotant à 360° qui suit le travailleur sur toute son amplitude de mouvement. Il se fixe sur des structures en bois, en platelage métallique, en toit en acier ou en pannes en Z à l'aide des 16 vis incluses, puis se retire proprement une fois le travail terminé.
Pourquoi les couvreurs choisissent le 7420
- L'anneau en D pivotant à 360° maintient le connecteur aligné avec le travailleur — aucun couple sur la longe ou l'antichute à rappel automatique lors des déplacements latéraux sur le toit
- Plaque de base d'ancrage de 10" x 10" avec un anneau en D de connexion de 2-1/4", dimensionnée pour répartir la charge sur les éléments de charpente
- Livré avec 16 vis pré-appariées pour une installation sur bois, platelage métallique, toit en acier ou pannes en Z
- Plaque de base et anneau en D en acier allié plaqué, d'une résistance statique minimale de 5 000 lb
- Réutilisable sur plusieurs chantiers — retirez les vis, réparez le platelage, réinstallez sur le prochain toit
- Convient pour une utilisation comme point d'ancrage sur des systèmes de ligne de vie horizontale de capacité appropriée
- Certifié ANSI Z359.18-2017 Type A ; conforme aux normes OSHA 1926.502 et 1910.140
Spécifications
| Référence fabricant (SKU) | 7420 |
|---|---|
| Type de produit | Ancrage de toit réutilisable |
| Type d'ancrage | À visser / À clouer |
| Plaque de base | Acier allié plaqué de 10" x 10" |
| Anneau en D | Acier allié plaqué de 2-1/4", rotatif à 360° |
| Résistance statique | 5 000 lb minimum |
| Capacité utilisateur ANSI | 130 à 310 lb |
| Capacité utilisateur OSHA | 130 à 425 lb |
| Fixations incluses | 16 vis |
| Substrats compatibles | Bois, platelage métallique, toit en acier, panne en Z |
| Certifications | ANSI Z359.18-2017 Type A ; OSHA 1926.502 et 1910.140 |
| Statut CSA | Non certifié CSA Z259 — vérifier la juridiction avant utilisation sur un chantier canadien |
| Pays d'origine | États-Unis |
| CUP | 00848013032836 |
Applications typiques
Réfection de toitures résidentielles
Vissez-le sur la faîte, attachez-vous avec un antichute à rappel automatique ou une longe absorbant les chocs. L'anneau en D pivotant est la caractéristique que vous remarquez en premier lorsque vous vous déplacez latéralement sur une pente.
Toits commerciaux plats et à faible pente
S'ancre aux platelages métalliques et aux structures en pannes en Z. À utiliser avec une ligne de vie horizontale lorsque la couverture dépasse le rayon de travail d'un seul ancrage.
Service solaire et CVC
Réutilisable pour les appels de service. Retirez-le, réparez le scellant, transportez-le au prochain toit.
Installations de toits en acier
Se fixe à travers les toitures en acier dans les éléments structurels sous-jacents. Confirmez la longueur des vis et l'épaisseur du substrat correspondent au manuel d'instructions du fabricant avant l'installation.
Compatibilité
À coupler avec une longe absorbant les chocs ou un antichute à rappel automatique : l'anneau en D de 2-1/4" du 7420 accepte tout mousqueton ou crochet standard certifié pour l'arrêt de chute. FallTech associe couramment cet ancrage aux références 8127B (longe absorbant les chocs de 6 pi), 721530LEC (antichute à rappel automatique pour bord d'attaque) et 84108TP3 (harnais complet).
Kit de toiture complet : ancrage + harnais + longe + bloqueur de corde et ligne de vie. Contactez-nous si vous souhaitez que nous spécifions le kit complet pour votre chantier et la taille de votre équipe.
Notes d'installation
Suivez toujours le manuel d'instructions FallTech MANC40 fourni avec le produit. Points clés :
- Installez la plaque de base directement sur un élément structural — chevron, ferme, panne ou platelage d'acier d'épaisseur adéquate. Non conçu pour la seule gaine.
- Utilisez les 16 vis fournies. La substitution de fixations annule la certification.
- Inspectez avant chaque utilisation : vérifiez la déformation de la plaque de base, l'usure du pivot de l'anneau en D, et l'intégrité des fixations et du substrat.
- Après un événement d'arrêt de chute, retirez-le immédiatement du service et détruisez-le ou renvoyez-le pour inspection — le 7420 est un ancrage à usage unique une fois sollicité.
Foire aux questions
Le 7420 est-il certifié CSA pour une utilisation au Canada ?
Non. Le 7420 est certifié ANSI Z359.18-2017 Type A et répond aux normes OSHA 1926.502 et 1910.140, mais il n'est pas certifié CSA Z259. La plupart des provinces canadiennes exigent des ancrages certifiés CSA pour la protection antichute. Avant de l'utiliser sur un chantier canadien, confirmez l'acceptation auprès de votre superviseur de sécurité du chantier, du plan de protection antichute de votre entreprise ou de l'autorité compétente de votre province. Si vous avez besoin d'un ancrage de toit certifié CSA, contactez-nous et nous vous proposerons une alternative.
Puis-je réutiliser le 7420 après l'avoir retiré d'un toit ?
Oui — à condition qu'il n'ait pas été soumis à un événement d'arrêt de chute et qu'il passe une inspection avant utilisation. Le 7420 est conçu comme un ancrage réutilisable. Une fois les vis retirées, inspectez la plaque de base pour toute déformation et le pivot de l'anneau en D pour l'usure, puis réinstallez-le avec de nouvelles fixations sur le prochain chantier.
Quelle est la différence entre le 7420 et le FallTech 7410 ?
Le 7410 est un ancrage de toit en bois réutilisable à charnière — l'anneau en D pivote sur un seul axe. Le 7420 est doté d'un véritable anneau en D pivotant à 360°, ce qui réduit le couple sur votre longe ou antichute à rappel automatique lorsque vous vous déplacez latéralement et offre une plus grande liberté de mouvement. Le 7420 accepte également une gamme plus large de substrats (bois, platelage métallique, toit en acier, panne en Z) là où le 7410 est uniquement pour le bois.
Quel est le poids maximal du travailleur ?
130 à 310 lb selon ANSI Z359.18-2017. OSHA autorise jusqu'à 425 lb. Le plafond ANSI inférieur inclut le travailleur plus tous les outils, vêtements et équipements — vérifiez également la capacité de votre équipement connecté, car l'ancrage n'est qu'un maillon de la chaîne.
Dois-je retirer l'ancrage après le travail ?
Si l'ancrage est installé comme mesure de protection antichute temporaire pour la durée des travaux de toiture, oui — retirez-le, réparez les trous de fixation selon les meilleures pratiques de toiture, et stockez l'ancrage pour le prochain déploiement. Si l'ancrage est installé comme point d'attache permanent (pour une future réfection de toiture ou un service solaire), il peut rester en place, mais il nécessite toujours une inspection périodique conformément au manuel d'instructions.
